Notice Technique installateur

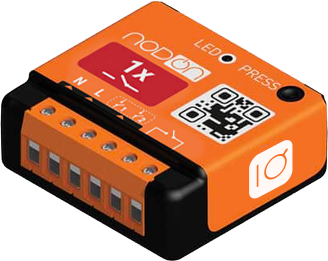

../../../_images/micromodule_multifunction1.png

Description du Produit

Permet de piloter divers appareils (lumières, chauffage, porte de garage…) à partir d’un seul module pour transformer un logement en habitation connectée. S’installe facilement de manière discrète et connecte les équipements existants sans nécessiter leur remplacement.

Caractéristiques Techniques

  • Alimentation : 230V AC ~ 50Hz

  • Connectivité : Bluetooth

  • Capacité de commutation : 230V AC - 10A // 30V DC - 10A

  • Consommation : <1W

  • Puissance Max. : 2300W (Charge résistive)

  • Dimensions : 40mmx44mmx16.9mm

  • Température de fonctionnement : 0°C - 40°C

  • Pose : à l’entrée de l’appareil électrique

  • Certifications : [CE, RoHS, etc.]

Branchement sur secteur et connexion des E/S

Warning

!! DANGER D’ÉLECTROCUTION !!

Avant le branchement de ce produit lisez attentivement cet advertisement : Danger d’électrocution

Branchement pour la fonctionnalité Chauffe-Eau

Pour garantir la sécurité de l’installation, on préconise l’installation suivante :

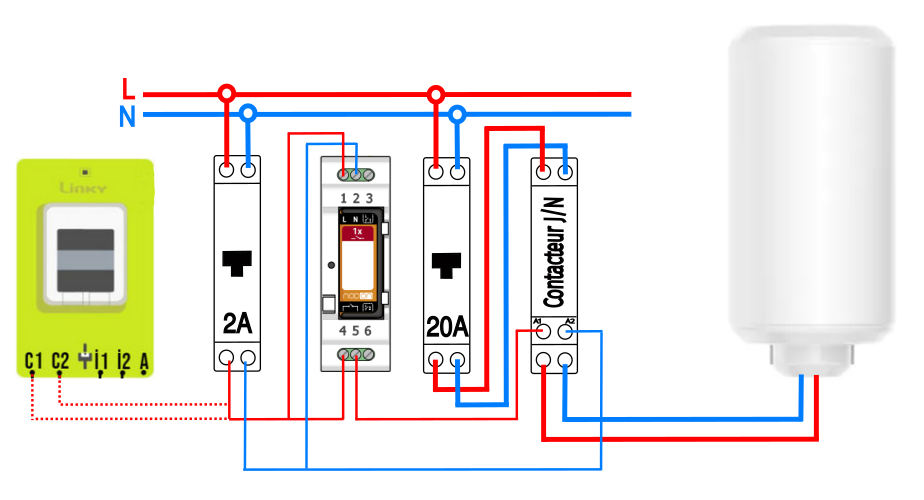

  • La sortie relais pilote le contact d’un module contacteur jour/nuit qui lui pilote le Chauffe-Eau.

../../../_images/branchement_chauffeau_journuit1.png

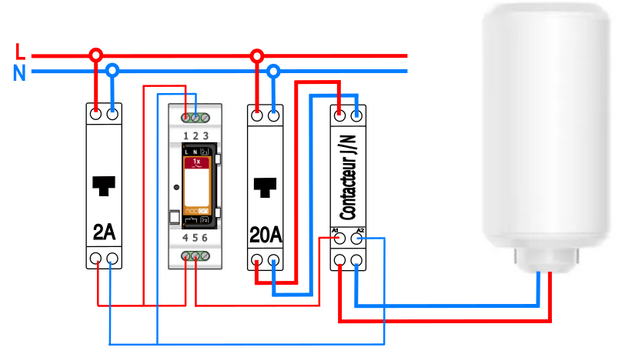

  • Proposition de câblage dans le cas en l’absence d’un asservissement au compteur préexistant :

../../../_images/branchement_chauffeau1.png

Installation

Compte

Si vous n’avez pas créé votre compte se réferer à Gestion de compte

Installation du produit

Se réferer à Installation d’un produit

Fonctionnalités

Contrôle organe de chauffe

  • Détail de la fonctionnalité

  • Page produit
