Notice Technique installateur

Description du Produit

La “Constantine” (poulpe) est un indicateur visuel intégré dans le système Octopus, conçu pour fournir des informations sur la consommation d’électricité et les tarifs en vigueur. Elle est représentée par un poulpe lumineux dont l’état et la couleur varient en fonction de différents événements et conditions.

Caractéristiques Techniques

• Alimentation : 5V DC via l’alimentation fournie

• Connectivité : Bluetooth, RDS (Radio)

• Dimensions : 129x129x20mm

• Température de fonctionnement :

• Pose : Libre (sur un mur ou sur une table)

• Certifications : [CE, RoHS, etc.]

Mise en tension et placement

Branchez le produit avec le chargeur USB-C intégré.

Installation

Compte

Si vous n’avez pas créé votre compte se réferer à Gestion de compte

Installation du produit

Se réferer à Installation d’un produit

Fonctionnalités

Mode normal

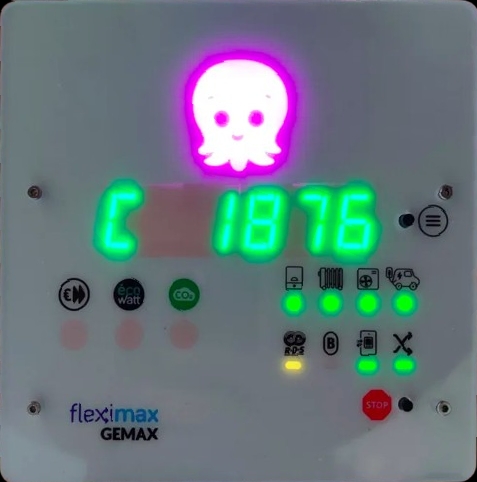

0. Indicateur La “Constantine” (poulpe)

• Allumage Continu : La “Constantine” reste allumée en permanence, sauf dans des cas spécifiques décrits ci-dessous.

• Flash Périodique : Un flash blanc intense et bref de toutes les LEDs, y compris celles de la “Constantine”, signale la consommation d’1 kWh. Ce flash est une fonction de sensibilisation subliminale à la consommation d’électricité.

La couleur de la “Constantine” indique le tarif en cours :

• Tarif BASE : Rose

• Tarif HC-HP :

  • Heures pleines : Bleu lavande

  • Heures creuses : Vert

• Tarif TEMPO :

  • Couleur du jour : Bleu, Blanc ou Rouge

  • Heures pleines : Allumage fixe

  • Heures creuses : Clignotement

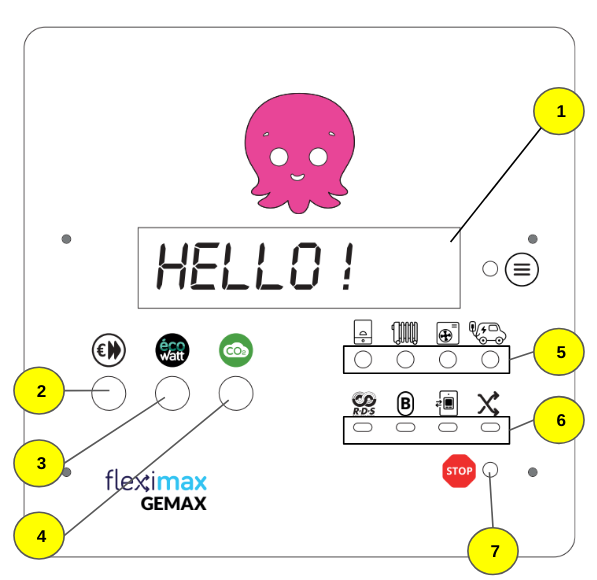

1. Ecran d’affichage, affichant diverses informations, telles la puissance instantanée, la puissance restante disponible et la température. Pour faire défiler ces informations, cliquer sur le bouton poussoir situé à droite de l’écran

Chaque pression sur le bouton fait défiler les écrans suivants :

• JO. HH.MM – Jour et heure

• JJ.MM.AA – Date

• C …VA – Consommation instantanée

• d …VA – Puissance maximale autorisée (délestage actif)

• t …°C – Température ambiante

2. Voyant lumineux indiquant la couleur du prochain palier tarifaire, devient clignotant à H-1 du changement (pas encore disponible). Non pertinent pour les clients en option BASE

3. Voyant lumineux indiquant la couleur du signal EcoWATT de RTE :

• Vert : pas d’alertes

• Orange : le système électrique est tendu. Les éco-gestes sont les bienvenus.

• Rouge : le système électrique est très tendu. Des coupures sont inévitables si nous ne baissons pas notre consommation (Pas encore disponible).

4. Voyant lumineux indiquant l’intensité des émissions CO2 du mix énergétique national en cours (source : RTE) (Pas encore disponible)

5. Voyants lumineux indiquant si une action de pilotage par Octopus Energy est en cours sur (de gauche à droite) :

• Le chauffe-eau,

• Les radiateurs,

• Les climatiseurs,

• La borne de recharge

Couleurs :

• vert : pas d’action,

• jaune : délestage en cours,

• rose : marche forcée en cours,

• rouge : KO,

• éteint : pas de produit de ce type installé

6. De gauche à droite :

• “RDS” : Voyant lumineux indiquant l’état de la communication avec le RDS :

  • Vert : OK

  • Jaune clignotant : en recherche du signal RDS

  • Rouge : KO

• “B” : Voyant lumineux indiquant l’état de la communication avec le back-end :

  • Eteint : PASS-MAX non installé

  • Vert : OK

  • Rouge : KO

• “Linky” : Voyant lumineux indiquant l’état de la communication avec le Linky :

  • Vert : OK (mode TIC standard)

  • Jaune : OK (mode TIC historique)

  • Rouge : KO

• “Flèches” : Voyant lumineux indiquant si une action de pilotage est en cours :

  • Vert : pas d’actions en cours, en attente d’un ordre de flexibilité

  • Jaune : action de pilotage par Octopus Energy (limitation de puissance)

  • Bleu : action de pilotage par Octopus Energy (délestage)

  • Rose : action de pilotage par Octopus Energy (marche forcée)

  • Rouge : système ne pouvant être piloté par Octopus, par action du bouton poussoir STOP ci-dessous

7. Bouton poussoir permettant de reprendre le contrôle sur vos équipements et empêcher d’éventuelles actions de pilotage par Octopus Energy. Cette action est valable 24h.

Mode expert

Pour activer le mode expert, effectuer la séquence suivante :

• Maintenir un appui long (5 secondes) sur le bouton 1 jusqu’à l’affichage de l’écran Fr XX.X (fréquence FM).

• Le mode expert reste actif tant que l’appareil n’est pas redémarré ou que l’utilisateur ne repasse en mode normal avec un appui long.

Informations affichées:

• Fr XX.X – Fréquence FM utilisée pour les trames RDS

• XX.XX.XX –

  • Niveau du signal reçu (en dBµV)

  • Niveau de bruit dans le signal

  • Niveau d’interférences dues à des trajets multiples

• F XX.XX – Fréquence du réseau électrique (en Hz)

• U XXX – Tension secteur (en Volts)

• H1.bl.02 – (Interprétation inconnue)

• L000.09 – (Interprétation inconnue)
