Schémas de fonctionnement général

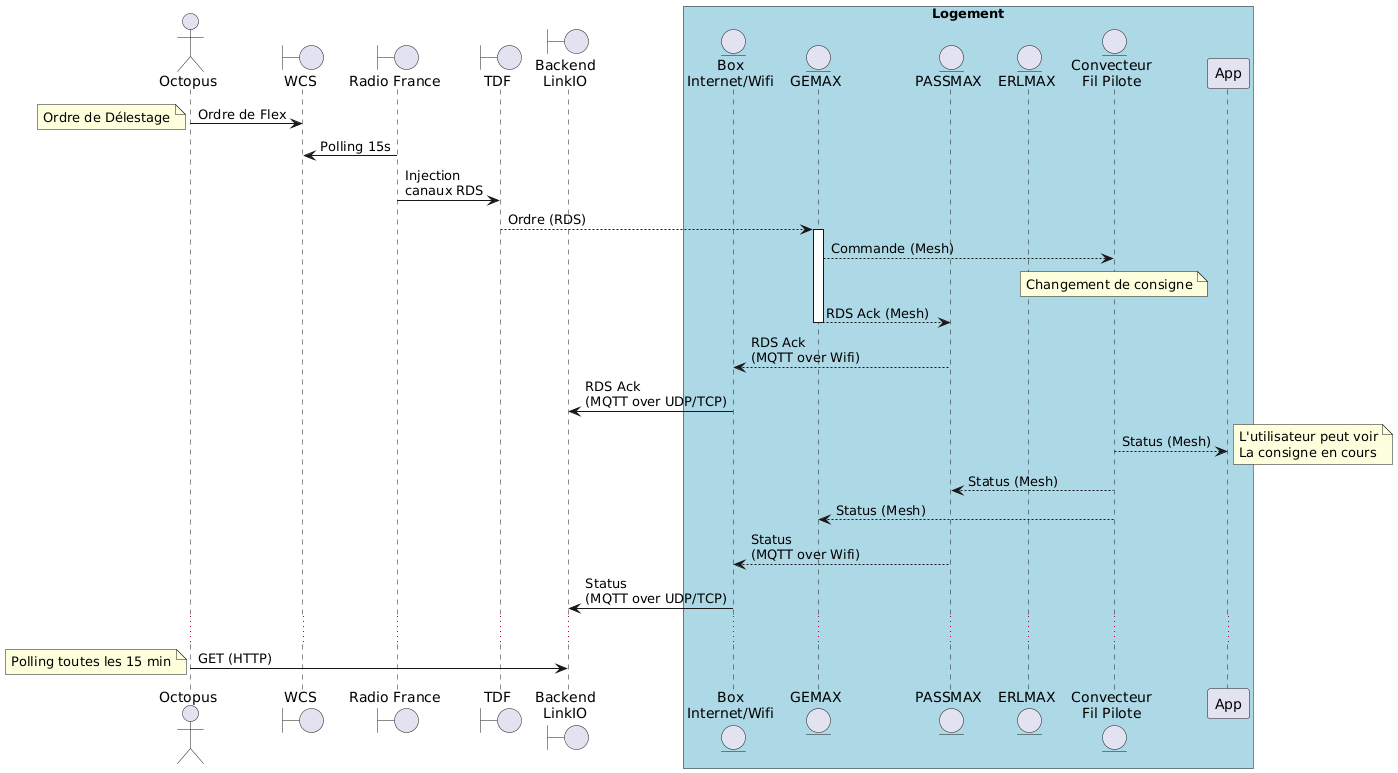

Chaine de transmission d’un délestage

Dans le logement, le GEMAX reçoit la commande RDS diffusée par WCS/Radio France.

Le GEMAX construit alors les consignes de délestage pour chaque produit en fonction des informations de consommation connues du Linky (voir ci dessous).

Le réseau Bluetooth Mesh assure la communication entre les produits.

Le PASSMAX permet la retransmission de certaines informations vers les plateformes Cloud à travers la Box internet du logement.

Note

Pour des raisons historiques de développement, les GEMAX et PASSMAX sont aujourd’hui 2 produits séparés ayant chacunes leur rôle de passerelles. A terme les 2 produits fusionneraient.

@startuml actor "Octopus" as Power boundary WCS as WCS boundary "Radio France" as RF boundary TDF as TDF boundary "Backend\nLinkIO" as Iothub box "Logement" #LightBlue entity "Box\nInternet/Wifi" as Box entity GEMAX as GEMAX entity PASSMAX as PASSMAX entity ERLMAX as ERLMAX entity "Convecteur\nFil Pilote" as REF11 participant App as App end box Power -> WCS : Ordre de Flex note left Ordre de Délestage end note RF -> WCS : Polling 15s RF -> TDF : Injection\ncanaux RDS TDF --> GEMAX : Ordre (RDS) activate GEMAX GEMAX --> REF11 : Commande (Mesh) note over REF11 Changement de consigne end note GEMAX --> PASSMAX : RDS Ack (Mesh) deactivate GEMAX PASSMAX --> Box : RDS Ack\n(MQTT over Wifi) Box -> Iothub : RDS Ack\n(MQTT over UDP/TCP) REF11 --> App : Status (Mesh) note right L'utilisateur peut voir La consigne en cours end note REF11 --> PASSMAX : Status (Mesh) REF11 --> GEMAX : Status (Mesh) PASSMAX --> Box : Status\n(MQTT over Wifi) Box -> Iothub : Status\n(MQTT over UDP/TCP) ... Power -> Iothub : GET (HTTP) note left Polling toutes les 15 min end note @enduml

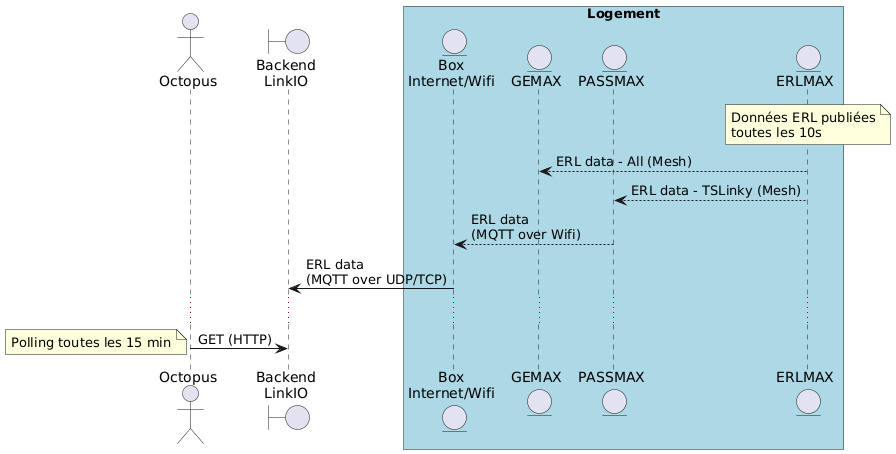

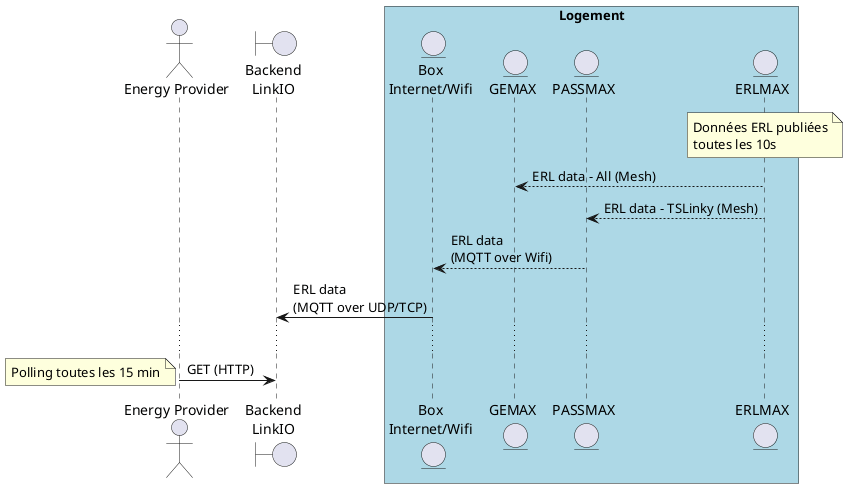

Remontée de données du Linky

L’interface ERL (l’ERLMAX), branchée dans le compteur Linky récupère les données de consommation du logement (ERL data) et les remonte via le Bluetooth Mesh aux plateformes Cloud (via le Passmax).

@startuml actor "Octopus" as Power boundary "Backend\nLinkIO" as Iothub box "Logement" #LightBlue entity "Box\nInternet/Wifi" as Box entity GEMAX as GEMAX entity PASSMAX as PASSMAX entity ERLMAX as ERLMAX end box note over ERLMAX Données ERL publiées toutes les 10s end note ERLMAX --> GEMAX : ERL data - All (Mesh) ERLMAX --> PASSMAX : ERL data - TSLinky (Mesh) PASSMAX --> Box : ERL data\n(MQTT over Wifi) Box -> Iothub : ERL data\n(MQTT over UDP/TCP) ... Power -> Iothub : GET (HTTP) note left Polling toutes les 15 min end note @enduml
